Zapojení
MB2
U robotického vozítka Simple Car je důležité správně zapojit kontinuální servomotory do pinů P0 a P1 na rozšiřující desce MB2. Pokud se po zapnutí vozítko pohybuje opačným směrem, jednoduše prohoďte zapojení kabelů obou motorů. Akumulátor připojte až po úplném sestavení vozítka. Elektronické zapojení proveďte až na závěr, kdy máte všechny mechanické části sestavené. Schéma zapojení je pouze orientační – nejprve je potřeba vozítko fyzicky postavit.
MB3
U verze Simple Car s deskou MB3 je potřeba připojit kontinuální servomotory do pinů P8 a P12. Pokud se vozítko po spuštění pohybuje opačně, zaměňte kabely motorů mezi sebou. Baterii připojujte až po dokončení celé stavby vozítka. Elektronické zapojení provádějte až po sestavení – přiložené schéma je pouze ilustrační.
Program
Programování vozítka Simple Car se dělí na tři části: základní strukturu, řízení pomocí joysticku a ovládání přes Bluetooth. Na začátku je důležité nastavit správnou verzi rozšiřující desky pomocí bloku Init car version. Pro dálkové ovládání můžete použít joystick s druhým micro:bitem – nezapomeňte nastavit stejnou radio group na ovladači i vozítku. Vozítko lze ovládat také mobilem přes aplikaci EV-micro:bit pomocí Bluetooth – stačí nahrát připravený program a připojit se bez zadávání párovacího kódu.
Základní struktura
Ovládání pomocí joysticku
Joystick - ovladač
Simple Car - přijímač
Ovládání pomocí mobilního zařízení android

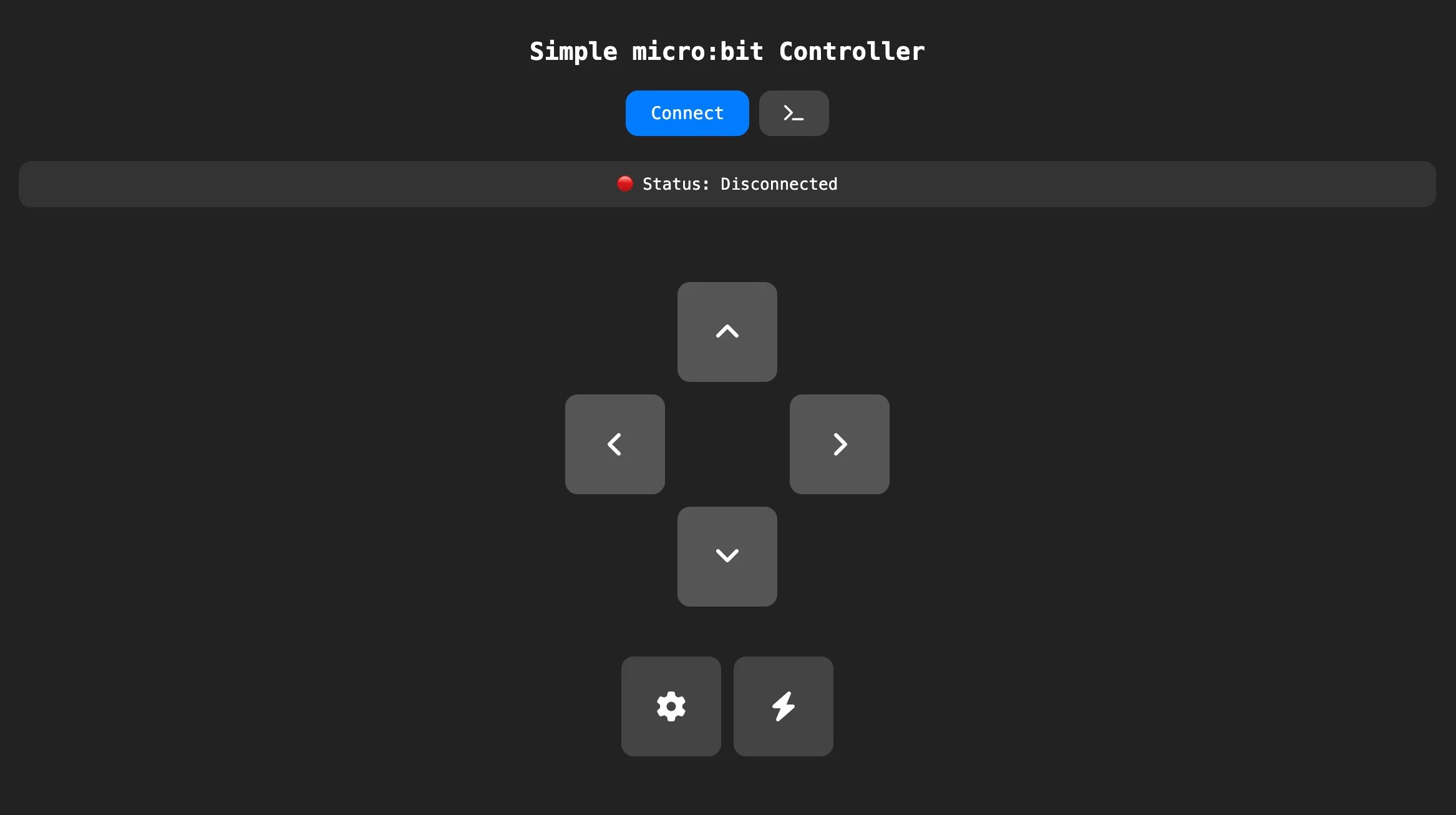

Ovladač pro tablet / mobil EV-micro:bit
Jako ovladač je použitá aplikce EV – micro:Bit.
- Před připojením micro:bitu v aplikaci EV – microbit je nutné stáhnout do micro:bitu program, který je níže.
- Program přijímače je nastavený tak, že není nutné zadávat párovací kód z displeje micro:bitu
- Pokud tápete jak micro:bit připojit, tak návod naleznete úplně na spodu této stránky.
